Diezel Columbus MIDI Fußleiste "MODIFIKATION" so möglich?

  • Thread starter Thread starter QOTSA_Lover
  • Start date Start date
Q
QOTSA_Lover
New member
Hallo Zusammen,


ich habe/hatte folgendes Problem mit meinem Columbus:

Der Columbus wird idR von meinem VH-4 via Phantom mit 12V Spannung versorgt. Da ich das Gerät aber auch in einem anderen Amp-Setup verwenden wollte hatte ich immer das Problem, dass der Columbus bei manueller Stromzufuhr (durch Netzteil) die vom Netzteil kommende Spannung wieder an die MIDI Buchse weitergibt. Quasi in die andere Richtung, wie bei der Phantomspeisung. Das hatte zur folge, dass ich auf meinem Rack immer 12V Spannung hatte und eine gewischt bekam wenn ich rangekommen bin...


Also will ich den Columbus so "modifizieren", dass er mit Phantomspeisung funktioniert, wahlweise aber auch mit einem Netzteil betrieben werden kann OHNE DIE SPANNUNG DES NETZTEILS WIEDERUM AN DIE MIDI BUCHSE ANZULEGEN, sodass er auch in einem anderen Kontext eingesetzt werden kann.

Jetzt habe ich mir überlegt, wieso das nicht so gemacht werden kann wie bei einem Effektgerät, dass die Verbindung zur Batterie kappt, sobald ein Netzteil anliegt. Und so habe ich jetzt mal den Columbus umgelötet und wollte euch fragen, ob das so SICHER ist und ob man das so machen kann.

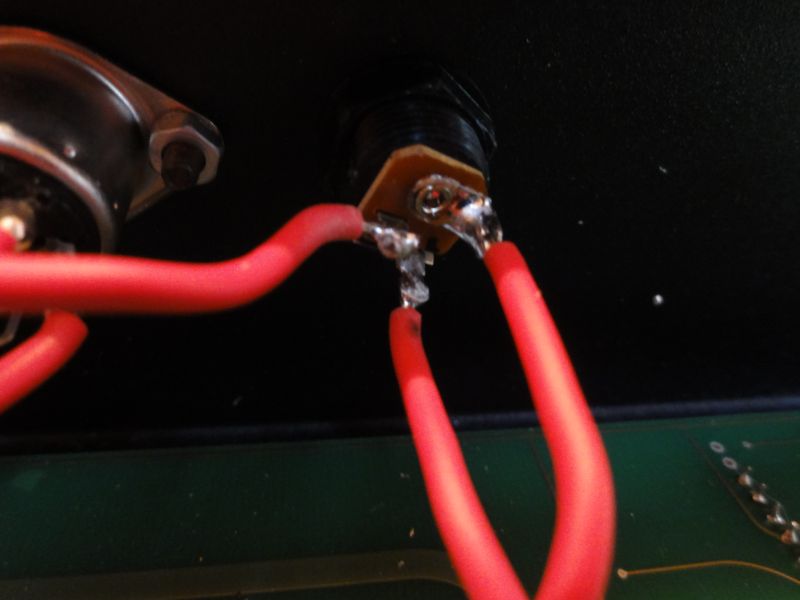

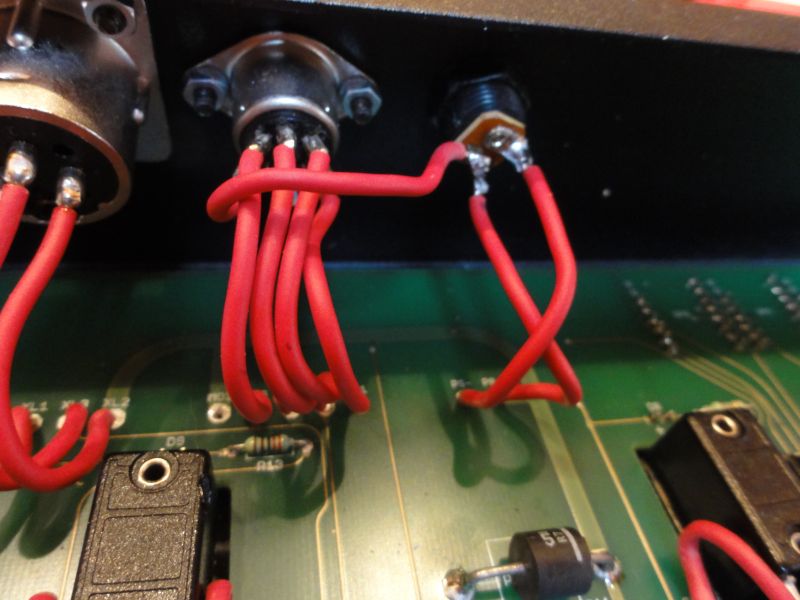

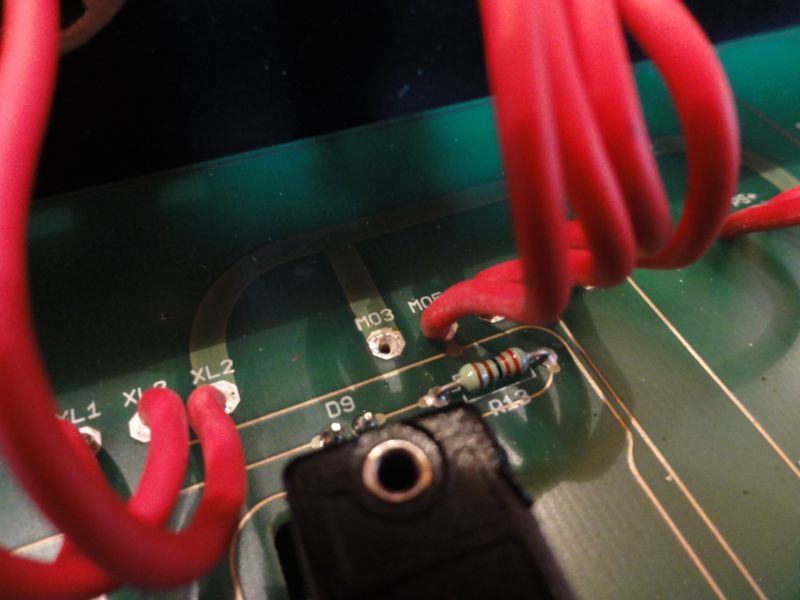

Ich habe folgendes umgelötet (siehe dazu Bilder):

Ursprünglich war beim Columbus die Spannung auf den TIP gelötet und die Masse auf den RING der Netzteilbuchse (Center Positiv). Der Schalter der Netzteilbuchse war nicht belegt.
Ich habe nun die Masse auf den TIP und die Spannung auf den RING gelötet (Center Negativ).

Den an der Midibuchse für die Spannung zuständigen Pin habe ich danach an den Schalter der Netzteilbuchse gelegt.

Somit sollte es doch so sein, dass die kommende Spannung vom VH4 durchaus an das Gerät weitergegeben wird (da kein Netzteil benötigt wird und somit auch nicht drin steckt), jedoch mit dem Unterschied, dass die MIDI Buchse im umgedrehten Fall keine Spannung mehr abbekommt, wenn der Columbus via Netzteil betrieben wird, da der Kontakt mit Einstecken eines Netzteils unterbrochen wird...



Haut das so hin?




Gruß


Attachments

  • DSC00765.JPG
    83.4 KB · Views: 520
  • DSC00766.JPG
    68.2 KB · Views: 518
  • DSC00767.JPG
    52.4 KB · Views: 516
VH4 und Columbus haben doch Midi 7 PIN, Dein anderes Zeug nur 5 PIN. Also würde ich für die Diezel-Konfig. die äußeren der 7 PINs nutzen, für die andere Konfig. 1 und 3 ohne Spannung betreiben.

Dann bräucht ich aber ein 7-Pol Midi kabel und müsste am VH4 selbst rumlöten. Da ist es mir lieber diese "kleine" Mod am Columbus zu machen...

Ok, I'll try it in english... :D

Well, I wanna use my Columbus with my VH4 and with another amp...

In combination with the VH4 everything is perfect cause the VH4 delivers the desired power...

But when I'm using a external power supply and another amp, the voltage from the powersupply goes from the power jack thru the midijack to my rack... In the end it's the other way round as with phantom power

So I tried to mod the columbus and changed + and - at the power jack first (now center negative).

Then I soldered the + from the midijack to the switch from the power jack. Now the connection between the power jack and the midi-jack is interrupted as soon a powersupply is plugged in.

Hope you unterstand what I mean... Now it works like most Pedals. The connection to the battery cuts when you using a powersupply.


And my question was, if I can do this mod without problems or. I'm no electrician or smth. lk. that. So I don't know if I can use it that way.
